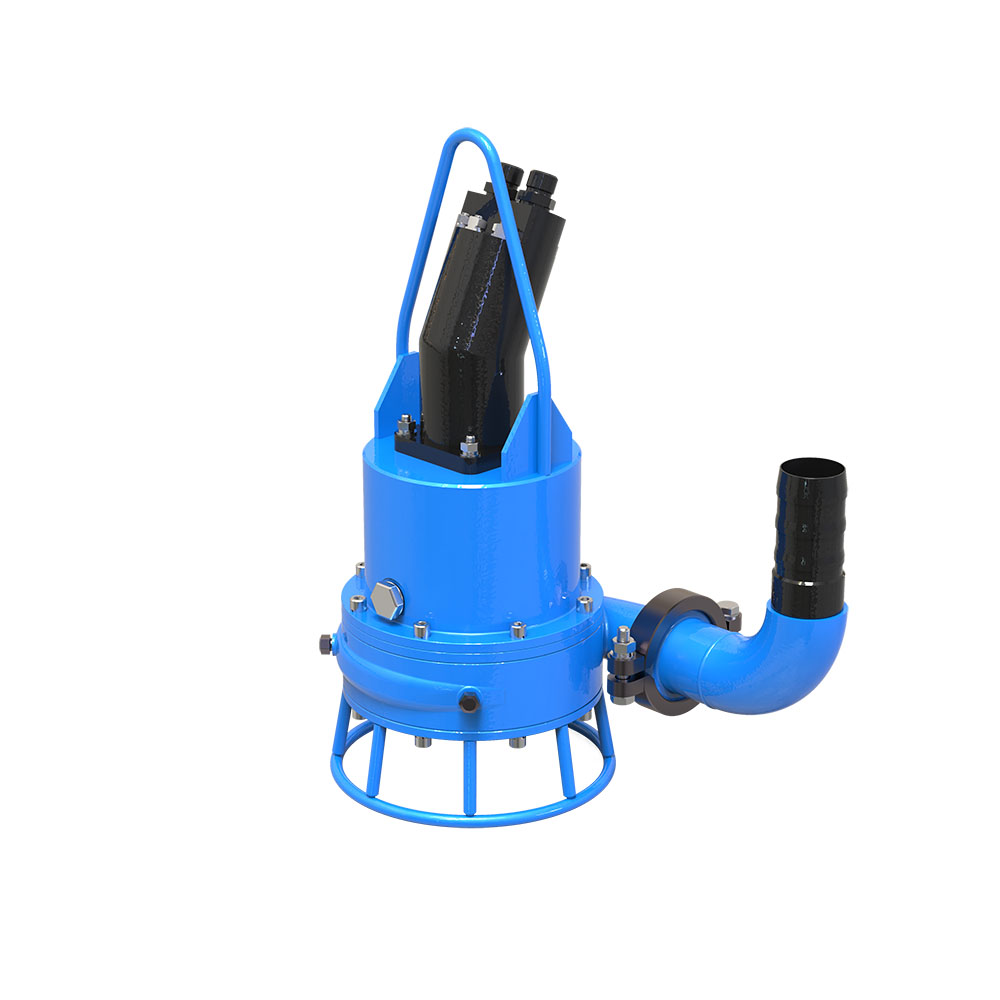

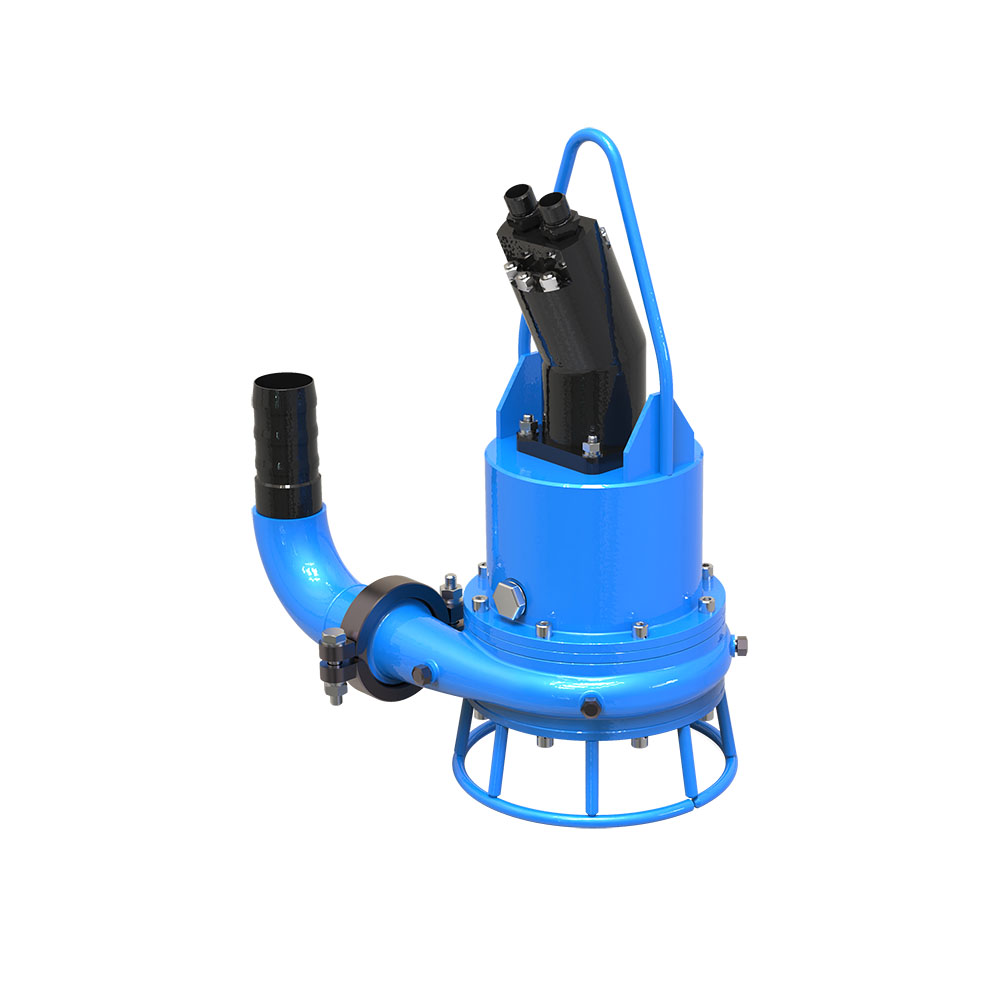

Станция насосная погружная с гидроприводом СН-Р1-03.ГП.RIFLON
Служит для перекачивания относительно небольшого объема жидкостей различной вязкости и составов.
Служат для перекачивания относительно небольшого объема жидкостей различной вязкости и составов.
СТАНЦИИ НАСОСНЫЕ ПОГРУЖНЫЕ С ГИДРОПРИВОДОМ
типоразмеры:
Станция насосная погружная с гидроприводом СН-Р1-03.ГП.RIFLON
Станция насосная погружная с гидроприводом СН-Р1-03.ГП.RIFLON предназначена для использования на местах, где отсутствуют источники электроэнергии или электросети. Насосная станция подключается к мобильной гидравлической станции и служит для перекачивания относительно небольшого объема жидкостей различной вязкости и составов, в том числе жидкостей с высоким содержанием твердых частиц и абразивных смесей:
- для поднятия грунтовых вод в местах строительства, в шахтах;
- для подачи воды из водоемов, скважин, колодцев и резервуаров с целью обеспечения водоснабжения;
- для заполнения емкостей, систем полива, бассейнов и т.д.;
- для осушения болот, котлованов, озер и прочих водоемов;
- для дноуглубления, намыва берегов, удаления ила и т.д.;
- для обслуживания и ремонта газопроводов на заболоченных и затопленных участках;
- для ликвидации последствий стихийных бедствий;
- для перекачивания бытовых и промышленных вод;
- для перекачивания буровых отходов (буровой шлам, отработанный буровой раствор) и технологических стоков нефтедобывающих и нефтеперерабатывающих предприятий.
Станция насосная СН-40.35.1,1.Р1-03.50.Т.ГП.RIFLON
| Характеристики перекачиваемой среды: | |
|---|---|
| плотность гидросмеси, кг/м3 | до 1100 |
| температура, °С | от +5 до +90 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 8 |
| Показатели | СН-40.35.1,1.Р1-03.50.Т.ГП.RIFLON |
|---|---|
| Напор максимальный, м.в.ст. (МПа) | 100 (1) |
| Напор номинальный, м.в.ст. (МПа) | 35 (0,35) |
| Подача максимальная, м3/ч (л/с) | 52,5 (14,6) |
| Подача номинальная, м3/ч (л/с) | 40 (11,1) |
| На базе насоса | НЦ-50Р1 |
| Ду напорного фланца, мм | 50 (2") |
| Ду приемного фланца, мм | 76 (3") |
| Тип уплотнения вала | Одинарное торцевое с промежуточной масляной камерой и дополнительным манжетным уплотнением. |
| Габариты, ДxШxВ, мм | 400х290х500 |
| Масса станции, кг, ±5% | 29 |
| Гидромотор 310.3.12.0.1: | |
| Объем, см3 | 11.6 |
| Мощность номинальная, кВт | 11 |
| Мощность максимальная, кВт | 15 |
| Частота вращения номинальная, об/мин | 2000 |
| Частота вращения максимальная, об/мин | 5000 |
| Давление на входе номинальное, МПа | 20 |
| Давление на входе максимальное, МПа | 35 |
| Расход масла номинальный, л/мин | 47,5 |
| Расход масла максимальный, л/мин | 60 |
| Порты для подключения РВД | DKOS M22x1.5 |
| Климатическое исполнение ГОСТ 15150-69 | УХЛ 1 |
Рабочие характеристики насосных станций на базе насосов серии НЦ-50Р1
