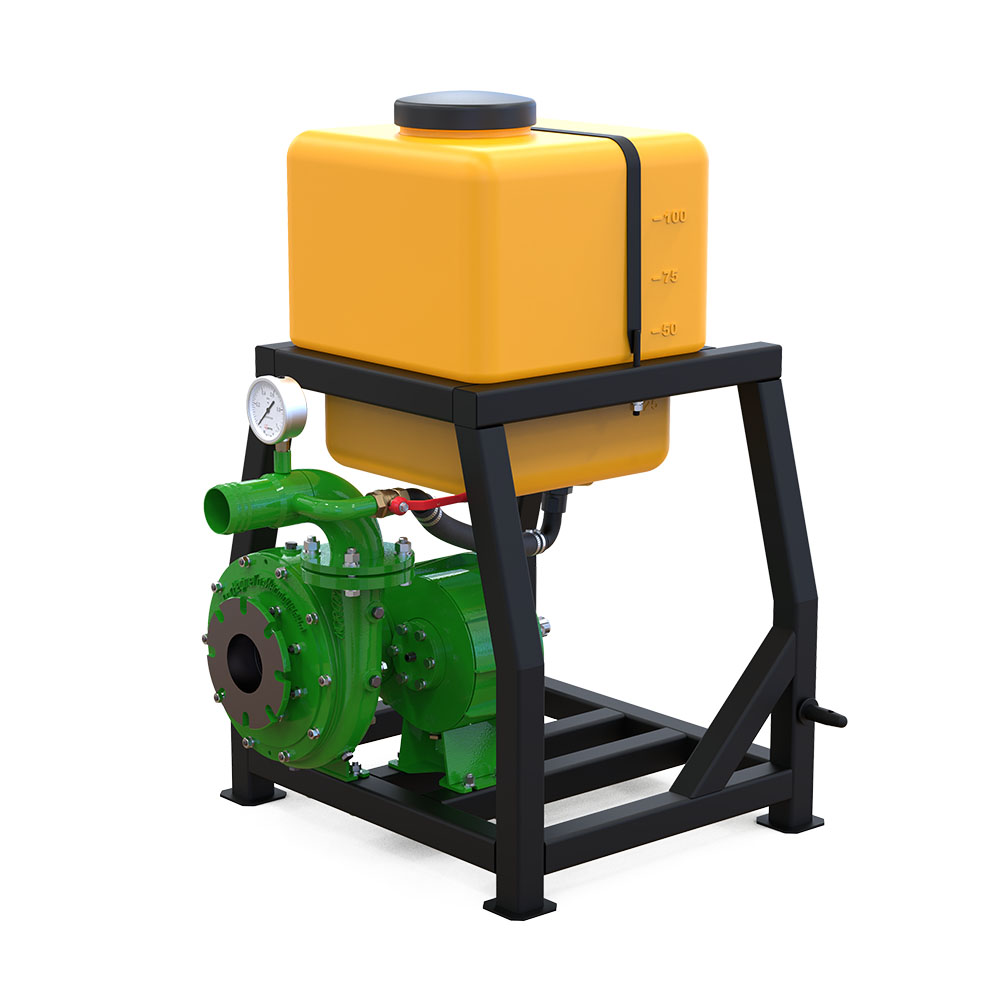

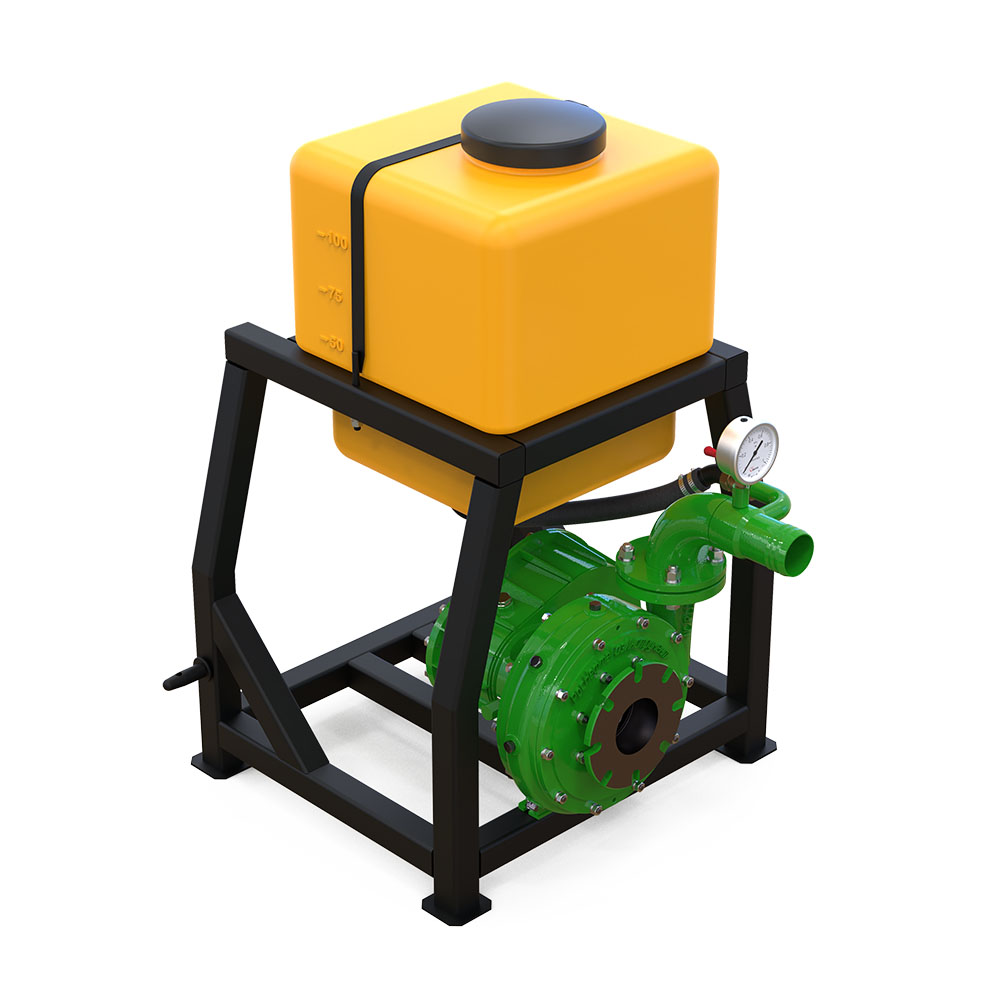

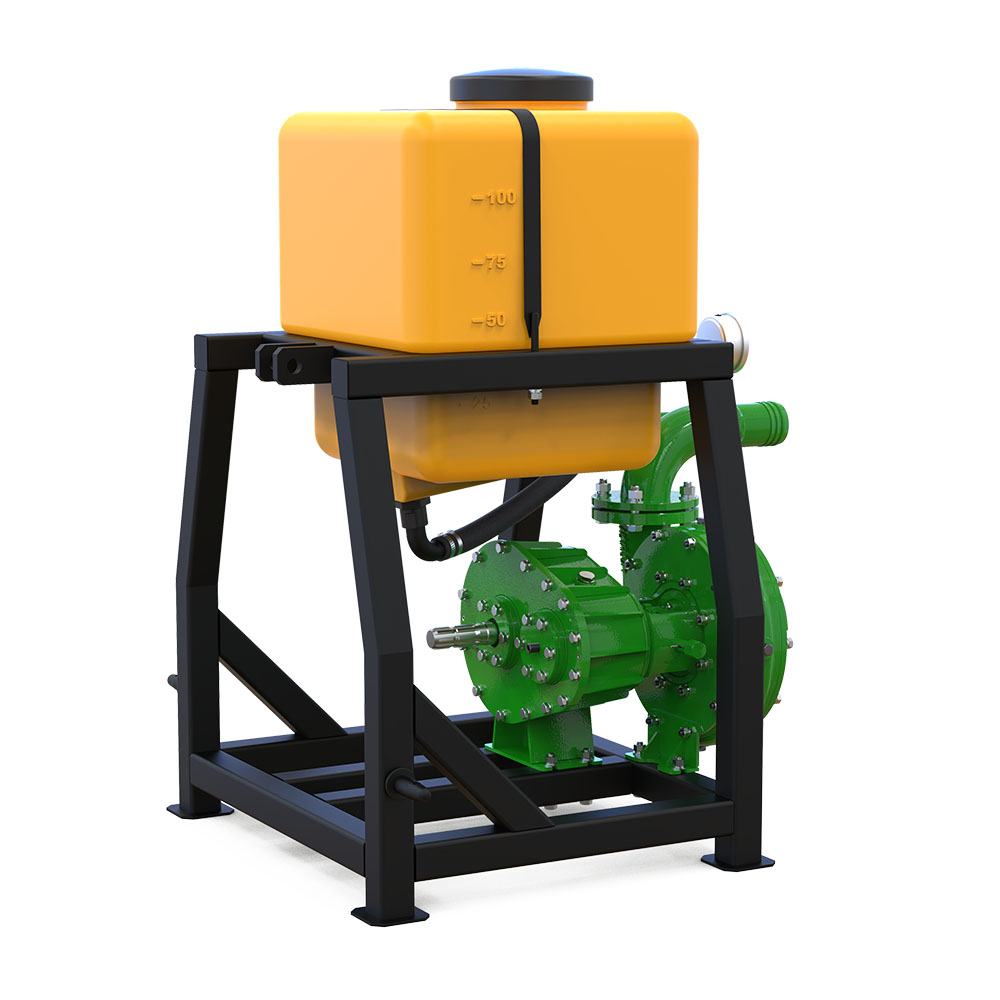

Станция насосная с приводом от ВОМ трактора СН-Р1-08.RIFLON
Предназначена для работы в стационарном положении с приводом от ВОМ трактора.
Станция насосная с приводом от ВОМ трактора СН-Р1-08.RIFLON
Станция насосная с приводом от ВОМ трактора СН-Р1-08.RIFLON устанавливается при помощи трехточечного навесного устройства и предназначена:
- для струйного и капельного полива;
- для опрыскивателей;
- для перекачки воды (из резервуаров и прудов);
- для растворных узлов приготовления удобрений;
- для перекачки навоза;
- для оросительных систем, спринклеров, пушек для полива, дождевальных систем.
Предназначена для работы в стационарном положении с приводом от ВОМ трактора. Имеет присоединительные размеры каркаса по ГОСТ 10677-2001 и вал приема мощности по ГОСТ 3480-76.
| Наименование параметра | СН-160.60.1,1.Р1-08.76.М.RIFLON | СН-192.32.1,3Р1-08.152.15.37.RIFLON |
| Напор максимальный, м.в.ст. (бар) | 105 (10,5) | 44 (4,4) |
| Напор номинальный, м.в.ст. (бар) | 60 (6,0) | 32 (3,2) |
| Подача максимальная, м3/ч (л/с) | 200 (55,5) | 360 (100) |
| Подача номинальная, м3/ч (л/с) | 160 (44,4) | 192 (53,33) |
| На базе насоса | НЦ-76Р1 | НЦ-152Р1 |
| Ду напорного патрубка, мм | 80 | 150 |
| Ду всасывающего патрубка, мм | 100 | 200 |
| Габариты, ДxШxВ, мм | 1055х985х1345 | 1100х985х1400 |
| Максимальная глубина всасывания, м | 6 | 6 |
| Масса «сухая» станции, кг, ±3% | 220 | 345 |
| Объем бака, литров | 120 | 120 |
| Мощность потребляемая, кВт | 40 | 37 |
| Частота вращения насоса, мин-1 | 1500 | 1500 |
| Характеристики перекачиваемой среды: | ||
| Плотность гидросмеси, кг/м3 | до 1300 | до 1300 |
| Температура, °С | от +5 до +40 | от +5 до +40 |
| Содержание твердых частиц | до 15% | до 15% |
| Максимальная величина твердых частиц, мм | не более 10 | не более 20 |
| Присоединительные размеры: | ||
| Мощность на валу ВОМ, кВт | 60 | 60 |
| Частота вращения вала ВОМ, об/мин | 370-1000 | 540 |
| Хвостовик ВОМ ГОСТ 3480-76 | Тип 1 С (8 шлицев) | Тип 1 С (8 шлицев) |
| Размеры рамы по ГОСТ 10677-2001 | НУ-2 | НУ-2 |
| Техническое предложение |
| Наименование параметра | СН-192.32.1,3Р1-08.152.15.37.RIFLON |
| Напор максимальный, м.в.ст. (бар) | 44 (4,4) |
| Напор номинальный, м.в.ст. (бар) | 32 (3,2) |
| Подача максимальная, м3/ч (л/с) | 360 (100) |
| Подача номинальная, м3/ч (л/с) | 192 (53,33) |
| На базе насоса | НЦ-152Р1 |
| Ду напорного патрубка, мм | 150 |
| Ду всасывающего патрубка, мм | 200 |
| Габариты, ДxШxВ, мм | 1100х985х1400 |
| Максимальная глубина всасывания, м | 6 |
| Масса «сухая» станции, кг, ±3% | 345 |
| Объем бака, литров | 120 |
| Мощность потребляемая, кВт | 37 |
| Частота вращения насоса, мин-1 | 1500 |
| Характеристики перекачиваемой среды: | |
| Плотность гидросмеси, кг/м3 | до 1300 |
| Температура, °С | от +5 до +40 |
| Содержание твердых частиц | до 15% |
| Максимальная величина твердых частиц, мм | не более 20 |
| Присоединительные размеры: | |
| Мощность на валу ВОМ, кВт | 60 |
| Частота вращения вала ВОМ, об/мин | 540 |
| Хвостовик ВОМ ГОСТ 3480-76 | Тип 1 С (8 шлицев) |
| Размеры рамы по ГОСТ 10677-2001 | НУ-2 |
