Разработаны специально для перекачки абразивных смесей (шлама) и цементных растворов
ПРОМЫШЛЕННЫЕ НАСОСЫ
типоразмеры:
Насос центробежный серии НЦ-Р1
Насос центробежный серии НЦ-Р1 предназначен для перекачивания различных жидкостей:
- абразивных гидросмесей (глинистых и гравийных растворов, смеси воды с песком, рудой и др.);
- промывочного раствора, применяемого при бурении скважин;
- бытовых и промышленных сточных вод;
- отработанного промывочного раствора в гидроциклонную установку для очистки от выбуренной породы;
- цементных растворов.
Преимущества центробежного насоса НЦ-Р1:
- простота обслуживания;
- малый вес;
- компактность;
- чрезвычайная прочность;
- требует минимальное монтажное пространство;
- стальное литьё всех деталей;
- импеллер изготовлен из нержавеющей стали;
- повышенная износостойкость деталей насоса;
- горизонтальное или вертикальное расположение;
- универсальная, модульная конструкция, позволяющая Заказчику приобрести только те части, которые необходимы для ремонта;
- возможность изменения направления вращения, за счет простого монтажа крыльчатки, соответствующего направления вращения и поворота улитки (меняется только крыльчатка, остальные детали остаются те же);
- открытый импеллер.
Насос центробежный серии НЦ-40Р1 (2"х1½"х7")
| Характеристики перекачиваемой среды: | |
|---|---|
| плотность гидросмеси, кг/м3 | до 1700 |
| температура, °С | от +5 до +55 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 4 |
| Технические характеристики: | |
|---|---|
| Габариты насоса (ДхШхВ), мм | 300х265х265 |
| Диаметр входного патрубка, мм | 50 (2") |
| Диаметр выходного патрубка, мм | 40 (1½") |
| Диаметр импеллера, мм | 182 (7") |
| Максимальная частота вращения, об/мин | 4200 |
| Тип присоединения | Резьба NPT, универсальный фланец под хомут |
| Масса насоса с адаптером под гидромотор 310.X.28.00.XX, кг, ±3% | 30,5 |
| Масса насоса с адаптером под электродвигатель, кг, ±3% | 36,2 |
| Масса, кг, ±3% | 28,2 |
| Напор максимальный, м | 118 |
| Подача максимальная, м3/ч (л/с) | 35 (9,7) |
| Материал деталей: | |
| Импеллер | 40ХЛ |
| Остальные детали (отливки) | 40ХЛ |
| Остальные детали (кроме отливок) | 40Х |
Центробежный насос НЦ-40Р1 производства RIFLON - это небольшое и компактное устройство для подпитки под высоким давлением поршневых трехцилиндровых насосов, обслуживающих скважины. Насос специально разработан для перекачки абразивных смесей (шламовых растворов) и цементных растворов. В производстве насосов используется современное оборудование с ЧПУ. Наши центробежные насосы могут использоваться в различных областях промышленности.
Рабочие характеристики насосов центробежных серии НЦ
Виды исполнения насоса
| Типоразмер | Присоединение | Вращение |
|---|---|---|
| НЦ-40Р1-01 | Присоединение под гидромотор 310.Х.12.00.ХХ | Правое / Левое |
| НЦ-40Р1-02 | Присоединение под гидромотор 310.Х.28.00.ХХ | Правое / Левое |
| НЦ-40Р1-03 | Присоединение под электродвигатель | Правое / Левое |
Дополнительные параметры
| Обозначение | Вариант исполнения |
|---|---|
| Тип присоединения к трубопроводам | Фланец под хомут |
| Внутренняя резьба NPT | |
| Тип уплотнения вала | Одинарное торцовое уплотнение |
| Двойное торцовое уплотнение типа «спина к спине» | |
| Двойное торцовое уплотнение типа «тандем» | |
| Сальниковая набивка |
Насос центробежный серии НЦ-40Р1 (2"x1½"x7"). Размеры.
Рисунок 1а. Исполнение насоса с фланцем.
Рисунок 1б. Исполнение насоса с внутренней резьбой.
Рисунок 1в. Исполнение насоса с одинарным торцовым уплотнением.
Рисунок 1г. Исполнение насоса с двойным торцовым уплотнением типа «спина к спине».
Рисунок 1д. Исполнение насоса с двойным торцовым уплотнением типа «тандем».
Рисунок 1е. Исполнение насоса с сальниковой набивкой.
Рисунок 2. Вариант исполнения под гидромотор объемом 28 см3 (Остальное см. рис. 1а и 1б).
Рисунок 3. Вариант исполнения под электродвигатель (Остальное см. рис. 1а и 1б).
Насос центробежный серии НЦ-50Р1 (3"х2"х6 1/2")
| Характеристики перекачиваемой среды: | |
|---|---|
| плотность гидросмеси, кг/м3 | до 1500 |
| температура, °С | от +5 до +55 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 4 |
| Технические характеристики: | |
|---|---|
| Габариты насоса (ДхШхВ), мм | 266х250х232 |
| Диаметр входного патрубка, мм | 76 (3") |
| Диаметр выходного патрубка, мм | 50 (2") |
| Диаметр импеллера, мм | 165 (6 1/2") |
| Максимальная частота вращения, об/мин | 5000 |
| Тип присоединения | Резьба NPT, универсальный фланец под хомут |
| Масса, кг, ±3% | 25 |
| Напор максимальный, м | 105 |
| Подача максимальная, м3/ч (л/с) | 50 (15) |
| Материал деталей: | |
| Импеллер | 20Х13Л |
| Остальные детали (отливки) | 40ХЛ |
| Остальные детали (кроме отливок) | 40Х |
Центробежный насос НЦ-50Р1 производства RIFLON - это небольшое и компактное устройство для подпитки под высоким давлением поршневых трехцилиндровых насосов, обслуживающих скважины. Насос специально разработан для перекачки абразивных смесей (шламовых растворов) и цементных растворов. В производстве насосов используется современное оборудование с ЧПУ. Наши центробежные насосы могут использоваться в различных областях промышленности.
Рабочие характеристики насосов центробежных серии НЦ
Виды исполнения насоса
| Типоразмер | Присоединение | Вращение |
|---|---|---|
| НЦ-50Р1-01 | Присоединение под гидромотор 310.Х.12.00.ХХ | Правое / Левое |
| НЦ-50Р1-02 | Присоединение под электродвигатель | Правое / Левое |
Дополнительные параметры
| Обозначение | Вариант исполнения |
|---|---|
| Тип присоединения к трубопроводам | Фланец под хомут |
| Внутренняя резьба NPT | |
| Тип уплотнения вала | Сальниковое уплотнение |
| Торцевое уплотнение |
Насос центробежный серии НЦ-50Р1 (3"x2"x6 1/2"). Размеры.
Рисунок 1а. Исполнение насоса с фланцем.
Рисунок 1б. Исполнение насоса с внутренней резьбой.
Рисунок 2. Вариант исполнения под электродвигатель (Остальное см. рис. 1а и 1б).
Насос центробежный серии НЦ-76Р1 (4"х3"х12")
| Характеристики перекачиваемой среды: | |
|---|---|
| плотность гидросмеси, кг/м3 | до 2500 |
| температура, °С | от +5 до +55 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 8 |
| Технические характеристики: | |
|---|---|
| Габариты насоса (ДхШхВ), мм | 540х480х410 |
| Диаметр входного патрубка, мм | 103 (4") |
| Диаметр выходного патрубка, мм | 76 (3") |
| Диаметр импеллера, мм | 310 (12") |
| Максимальная частота вращения, об/мин | 2600 |
| Присоединительные фланцы | ASME/ANSI B16,5 Class 150 |
| Масса, кг, ±3% | 100 |
| Напор максимальный, м | 97 |
| Подача максимальная, м3/ч (л/с) | 200 (56) |
| Материал деталей: | |
| Импеллер | 20Х13Л |
| Остальные детали (отливки) | 40ХЛ |
| Остальные детали (кроме отливок) | 40Х |
Центробежный насос НЦ-76Р1 производства RIFLON - это небольшое и компактное устройство для подпитки под высоким давлением поршневых трехцилиндровых насосов, обслуживающих скважины. Насос специально разработан для перекачки абразивных смесей (шламовых растворов) и цементных растворов. В производстве насосов используется современное оборудование с ЧПУ. Наши центробежные насосы могут использоваться в различных областях промышленности.
Рабочие характеристики насосов центробежных серии НЦ
Виды исполнения насоса
| Типоразмер | Рис. | Присоединение | Вращение |
|---|---|---|---|
| НЦ-76Р1 | 1 | Под муфту | Правое / Левое |
| НЦ-76Р1-01 | 2 | Присоединение по SAE “C” под фланец гидромотора с 2-мя или 4-мя отверстиями | Правое / Левое |
| НЦ-76Р1-02 | 3 | Присоединение под гидромотор 310.X.56.00.XX | Правое / Левое |
| НЦ-76Р1-03 | 4 | Присоединение под гидромотор 310.X.80.0F.XX | Правое / Левое |
Дополнительные параметры
| Обозначение | Вариант исполнения |
|---|---|
| Тип уплотнения вала | Сальниковое уплотнение |
| Торцевое уплотнение |
Насос центробежный серии НЦ-76Р1 (4"x3"x12"). Размеры.
Рисунок 1.
Рисунок 2. Остальное см. рис. 1.
Рисунок 3. Остальное см. рис. 1.
Рисунок 4. Остальное см. рис. 1.
Насос центробежный серии НЦ-100Р1 (5"х4"х8")
| Характеристики перекачиваемой среды: | |
|---|---|
| плотность гидросмеси, кг/м3 | до 2500 |
| температура, °С | от +5 до +55 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 13 |
| Технические характеристики: | |
|---|---|
| Габариты насоса (ДхШхВ), мм | 440х450х400 |
| Диаметр входного патрубка, мм | 123 (5") |
| Диаметр выходного патрубка, мм | 100 (4") |
| Диаметр импеллера, мм | 210 (8") |
| Максимальная частота вращения, об/мин | 2400 |
| Присоединительные фланцы | ASME/ANSI B16,5 Class 150 |
| Масса, кг, ±3% | 70 |
| Напор максимальный, м | 40 |
| Подача максимальная, м3/ч (л/с) | 250 (69) |
| Материал деталей: | |
| Импеллер | 20Х13Л |
| Остальные детали (отливки) | 40ХЛ |
| Остальные детали (кроме отливок) | 40Х |
Центробежный насос НЦ-100Р1 производства RIFLON это небольшое и компактное устройство для подпитки под высоким давлением поршневых трехцилиндровых насосов, обслуживающих скважины. Насос специально разработан для перекачки абразивных смесей (шламовых растворов) и цементных растворов. В производстве насосов используется современное оборудование с ЧПУ. Наши центробежные насосы могут использоваться в различных областях промышленности.
Рабочие характеристики насосов центробежных серии НЦ
Виды исполнения насоса
| Обозначение | Рис. | Присоединение | Вращение |
|---|---|---|---|
| НЦ-100Р1 | 1 | Под муфту | Правое / Левое |
| НЦ-100Р1-01 | 2 | Присоединение по SAE “В” под фланец гидромотора с 2-мя отверстиями | Правое / Левое |
| НЦ-100Р1-02 | 3 | Присоединение под гидромотор HDS-34 | Правое / Левое |
Дополнительные параметры
| Обозначение | Вариант исполнения |
|---|---|
| Тип уплотнения вала | Сальниковое уплотнение |
| Торцевое уплотнение |
Насос центробежный серии НЦ-100Р1 (5"x4"x8"). Размеры.
Рисунок 1.
Рисунок 2. Остальное см. рис. 1.
Рисунок 3. Остальное см. рис. 1.
Насос центробежный серии НЦ-127Р1 (6"х5"х10")
| Характеристики перекачиваемой среды: | |
|---|---|
| плотность гидросмеси, кг/м3 | до 2500 |
| температура, °С | от +5 до +55 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 20 |
| Технические характеристики: | |
|---|---|
| Габариты насоса (ДхШхВ), мм | 585х500х400 |
| Диаметр входного патрубка, мм | 152 (6") |
| Диаметр выходного патрубка, мм | 127 (5") |
| Диаметр импеллера, мм | 252 (10") |
| Максимальная частота вращения, об/мин | 2400 |
| Присоединительные фланцы | ASME/ANSI B16,5 Class 150 |
| Масса, кг, ±3% | 130 |
| Напор максимальный, м | 55 |
| Подача максимальная, м3/ч (л/с) | 270 (75) |
| Материал деталей: | |
| Импеллер | 20Х13Л |
| Остальные детали (отливки) | 40ХЛ |
| Остальные детали (кроме отливок) | 40Х |
Центробежный насос НЦ-127Р1 производства RIFLON это небольшое и компактное устройство для подпитки под высоким давлением поршневых трехцилиндровых насосов, обслуживающих скважины. Насос специально разработан для перекачки абразивных смесей (шламовых растворов) и цементных растворов. В производстве насосов используется современное оборудование с ЧПУ. Наши центробежные насосы могут использоваться в различных областях промышленности.
Рабочие характеристики насосов центробежных серии НЦ
Виды исполнения насоса
| Обозначение | Рис. | Присоединение | Вращение |
|---|---|---|---|
| НЦ-127Р1 | 1 | Под муфту | Правое / Левое |
| НЦ-127Р1-01 | 2 | Присоединение по SAE “C” под фланец гидромотора с 2-мя или 4-мя отверстиями | Правое / Левое |
| НЦ-127Р1-02 | 3 | Присоединение под гидромотор 310.X.80.0F | Правое / Левое |
| НЦ-127Р1-03 | 4 | Присоединение под гидромотор 310.X.56.0F | Правое / Левое |
Дополнительные параметры
| Обозначение | Вариант исполнения |
|---|---|
| Тип уплотнения вала | Сальниковое уплотнение |
| Торцевое уплотнение |
Насос центробежный серии НЦ-127Р1 (6"x5"x10"). Размеры.
Рисунок 1.
Рисунок 2. Остальное см. рис. 1.
Рисунок 3. Остальное см. рис. 1.
Рисунок 4. Остальное см. рис. 1.
Насос центробежный серии НЦ-152Р1 (8"х6"х14")
| Характеристики перекачиваемой среды: | |
|---|---|
| плотность гидросмеси, кг/м3 | до 2500 |
| температура, °С | от +5 до +55 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 20 |
| Технические характеристики: | |
|---|---|
| Габариты насоса (ДхШхВ), мм | 680х640х530 |
| Диаметр входного патрубка, мм | 203 (8") |
| Диаметр выходного патрубка, мм | 153 (6") |
| Диаметр импеллера, мм | 360 (14") |
| Максимальная частота вращения, об/мин | 2300 |
| Присоединительные фланцы | ASME/ANSI B16,5 Class 150 |
| Масса, кг, ±3% | 195 |
| Напор максимальный, м | 117 |
| Подача максимальная, м3/ч (л/с) | 498 (138) |
| Материал деталей: | |
| Импеллер | 20Х13Л |
| Остальные детали (отливки) | 40ХЛ |
| Остальные детали (кроме отливок) | 40Х |
Центробежный насос НЦ-152Р1 производства RIFLON это небольшое и компактное устройство для подпитки под высоким давлением поршневых трехцилиндровых насосов, обслуживающих скважины. Насос специально разработан для перекачки абразивных смесей (шламовых растворов) и цементных растворов. В производстве насосов используется современное оборудование с ЧПУ. Наши центробежные насосы могут использоваться в различных областях промышленности.
Рабочие характеристики насосов центробежных серии НЦ
Виды исполнения насоса
| Обозначение | Рис. | Присоединение | Вращение |
|---|---|---|---|
| НЦ-152Р1 | 1 | Под муфту | Правое / Левое |
| НЦ-152Р1-01 | 2 | Присоединение по SAE “D” под фланец гидромотора с 4-мя отверстиями | Правое / Левое |
| НЦ-152Р1-02 | 3 | Присоединение под гидромотор 310.X.112.00.XX | Правое / Левое |
| НЦ-152Р1-03 | 4 | Присоединение под гидромотор 310.X.160.00.XX | Правое / Левое |
Дополнительные параметры
| Обозначение | Вариант исполнения |
|---|---|
| Тип уплотнения вала | Сальниковое уплотнение |
| Торцевое уплотнение |
Насос центробежный серии НЦ-152Р1 (8"x6"x14"). Размеры.
Рисунок 1.
Рисунок 2. Остальное см. рис. 1.
Рисунок 3. Остальное см. рис. 1.
Рисунок 4. Остальное см. рис. 1.

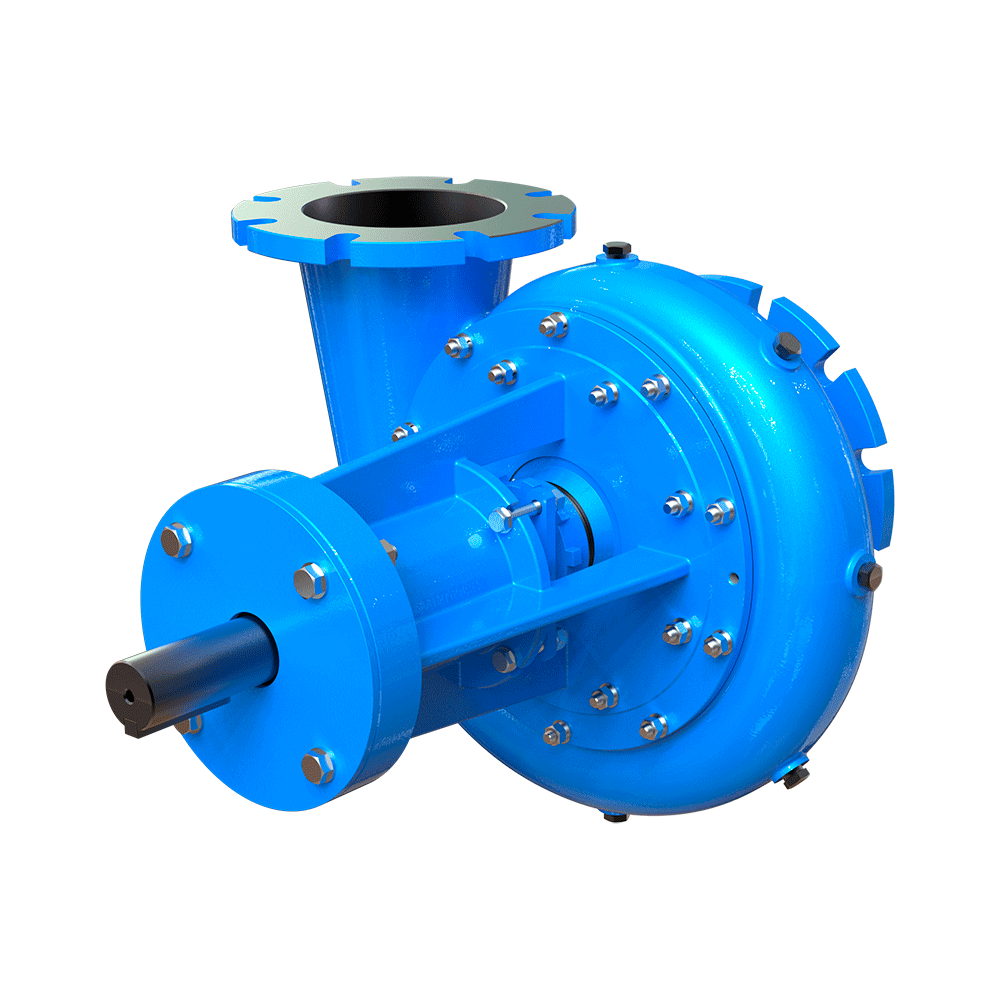

Насос центробежный серии НЦ-203Р1 (10"х8"х14")
| Характеристики перекачиваемой среды: | |
|---|---|
| плотность гидросмеси, кг/м3 | до 2500 |
| температура, °С | от +5 до +55 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 20 |
| Технические характеристики: | |
|---|---|
| Габариты насоса (ДхШхВ), мм | 790х750х590 |
| Диаметр входного патрубка, мм | 254 (10") |
| Диаметр выходного патрубка, мм | 203 (8") |
| Диаметр импеллера, мм | 360 (14") |
| Максимальная частота вращения, об/мин | 2000 |
| Присоединительные фланцы | ASME/ANSI B16,5 Class 150 |
| Масса, кг, ±3% | 240 |
| Напор максимальный, м | 70 |
| Подача максимальная, м3/ч (л/с) | 900 (250) |
| Материал деталей: | |
| Импеллер | 20Х13Л |
| Остальные детали (отливки) | 40ХЛ |
| Остальные детали (кроме отливок) | 40Х |
Центробежный насос НЦ-203Р1 производства RIFLON это небольшое и компактное устройство для подпитки под высоким давлением поршневых трехцилиндровых насосов, обслуживающих скважины. Насос специально разработан для перекачки абразивных смесей (шламовых растворов) и цементных растворов. В производстве насосов используется современное оборудование с ЧПУ. Наши центробежные насосы могут использоваться в различных областях промышленности.
Рабочие характеристики насосов центробежных серии НЦ
Виды исполнения насоса
| Обозначение | Рис. | Присоединение | Вращение |
|---|---|---|---|
| НЦ-203Р1 | 1 | Под муфту | Правое / Левое |
| НЦ-203Р1-01 | 2 | Присоединение по SAE “D” | Правое / Левое |
| НЦ-203Р1-02 | 3 | Присоединение под гидромотор 310.X.160.00.XX | Правое / Левое |
| НЦ-203Р1-03 | 4 | Присоединение под гидромотор 310.X.250.00.XX | Правое / Левое |
Дополнительные параметры
| Обозначение | Вариант исполнения |
|---|---|
| Тип уплотнения вала | Сальниковое уплотнение |
| Торцевое уплотнение |
Насос центробежный серии НЦ-203Р1 (10"x8"x14"). Размеры.
Рисунок 1.
Рисунок 2. Остальное см. рис. 1.
Рисунок 3. Остальное см. рис. 1.
Рисунок 4. Остальное см. рис. 1.
Насос центробежный серии НЦ-203.22"Р1 (10"х8"х22")
| Характеристики перекачиваемой среды: | |
|---|---|
| плотность гидросмеси, кг/м3 | до 2500 |
| температура, °С | от +5 до +55 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 20 |
| Технические характеристики: | |
|---|---|
| Габариты насоса (ДхШхВ), мм | 950х795х910 |
| Диаметр входного патрубка, мм | 254 (10") |
| Диаметр выходного патрубка, мм | 203 (8") |
| Диаметр импеллера, мм | 560 (22") |
| Максимальная частота вращения, об/мин | 1500 |
| Присоединительные фланцы | ASME/ANSI B16,5 Class 150 |
| Масса, кг, ±3% | 400 |
| Напор максимальный, м | 110 |
| Подача максимальная, м3/ч (л/с) | 800 (220) |
| Материал деталей: | |
| Импеллер | 20Х13Л |
| Остальные детали (отливки) | 40ХЛ |
| Остальные детали (кроме отливок) | 40Х |
Центробежный насос НЦ-203.22"Р1 производства RIFLON это небольшое и компактное устройство для подпитки под высоким давлением поршневых трехцилиндровых насосов, обслуживающих скважины. Насос специально разработан для перекачки абразивных смесей (шламовых растворов) и цементных растворов. В производстве насосов используется современное оборудование с ЧПУ. Наши центробежные насосы могут использоваться в различных областях промышленности.
Рабочие характеристики насосов центробежных серии НЦ
Виды исполнения насоса
| Обозначение | Рис. | Присоединение | Вращение |
|---|---|---|---|
| НЦ-203.22"Р1 | 1 | Под муфту | Правое |
| НЦ-203.22"Р1 | 2 | Под муфту | Левое |
Дополнительные параметры
| Обозначение | Вариант исполнения |
|---|---|
| Тип уплотнения вала | Сальниковое уплотнение |
| Торцевое уплотнение |
Насос центробежный серии НЦ-203.22"Р1 (10"x8"x22"). Размеры.
Рисунок 1.
Насос центробежный серии НЦ-254Р1 (12"х10"х15")
| Характеристики перекачиваемой среды: | |
|---|---|
| плотность гидросмеси, кг/м3 | до 2500 |
| температура, °С | от +5 до +55 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 20 |
| Технические характеристики: | |
|---|---|
| Габариты насоса (ДхШхВ), мм | 915х830х665 |
| Диаметр входного патрубка, мм | 304 (12") |
| Диаметр выходного патрубка, мм | 254 (10") |
| Диаметр импеллера, мм | 385 (15") |
| Максимальная частота вращения, об/мин | 2000 |
| Присоединительные фланцы | ASME/ANSI B16,5 Class 150 |
| Масса, кг, ±3% | 330 |
| Напор максимальный, м | 80 |
| Подача максимальная, м3/ч (л/с) | 1500 (417) |
| Материал деталей: | |
| Импеллер | 20Х13Л |
| Остальные детали (отливки) | 40ХЛ |
| Остальные детали (кроме отливок) | 40Х |
Центробежный насос НЦ-254Р1 производства RIFLON это небольшое и компактное устройство для подпитки под высоким давлением поршневых трехцилиндровых насосов, обслуживающих скважины. Насос специально разработан для перекачки абразивных смесей (шламовых растворов) и цементных растворов. В производстве насосов используется современное оборудование с ЧПУ. Наши центробежные насосы могут использоваться в различных областях промышленности.
Рабочие характеристики насосов центробежных серии НЦ
Виды исполнения насоса
| Обозначение | Рис. | Присоединение | Вращение |
|---|---|---|---|
| НЦ-254Р1 | 1 | Под муфту | Правое / Левое |
| НЦ-254Р1-01 | 2 | Присоединение по SAE “D” | Правое / Левое |
| НЦ-254Р1-02 | 3 | Присоединение под гидромотор 310.X.250.00.XX | Правое / Левое |
Дополнительные параметры
| Обозначение | Вариант исполнения |
|---|---|
| Тип уплотнения вала | Сальниковое уплотнение |
| Торцевое уплотнение |
Насос центробежный серии НЦ-254Р1 (12"x10"x15"). Размеры.
Рисунок 1.
Рисунок 2. Остальное см. рис. 1.
Рисунок 3. Остальное см. рис. 1.
Насос центробежный серии НЦ-300Р1 (14"х12"х21")
| Характеристики перекачиваемой среды: | |
|---|---|
| плотность гидросмеси, кг/м3 | до 2500 |
| температура, °С | от +5 до +55 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 20 |
| Технические характеристики: | |
|---|---|
| Габариты насоса (ДхШхВ), мм | 1160х1080х870 |
| Диаметр входного патрубка, мм | 350 (14") |
| Диаметр выходного патрубка, мм | 305 (12") |
| Диаметр импеллера, мм | 535 (21") |
| Максимальная частота вращения, об/мин | 1800 |
| Присоединительные фланцы | ASME/ANSI B16,5 Class 150 |
| Масса, кг, ±3% | 750 |
| Напор максимальный, м | 90 |
| Подача максимальная, м3/ч (л/с) | 2000 (555) |
| Материал деталей: | |
| Импеллер | 20Х13Л |
| Остальные детали (отливки) | 40ХЛ |
| Остальные детали (кроме отливок) | 40Х |
Центробежный насос НЦ-300Р1 производства RIFLON это небольшое и компактное устройство для подпитки под высоким давлением поршневых трехцилиндровых насосов, обслуживающих скважины. Насос специально разработан для перекачки абразивных смесей (шламовых растворов) и цементных растворов. В производстве насосов используется современное оборудование с ЧПУ. Наши центробежные насосы могут использоваться в различных областях промышленности.
Рабочие характеристики насосов центробежных серии НЦ
Виды исполнения насоса
| Обозначение | Присоединение | Вращение |
|---|---|---|
| НЦ-300Р1 | Под муфту | Правое |
| НЦ-300Р1-01 | Под муфту | Левое |
Дополнительные параметры
| Обозначение | Вариант исполнения |
|---|---|
| Тип уплотнения вала | Сальниковое уплотнение |
| Торцевое уплотнение |
Насос центробежный серии НЦ-300Р1 (14"x12"x21"). Размеры.
Рисунок 1.
Насос центробежный серии НЦ-350Р1 (16"х14"х23")
| Характеристики перекачиваемой среды: | |
|---|---|
| плотность гидросмеси, кг/м3 | до 2500 |
| температура, °С | от +5 до +55 |
| содержание твердых частиц | до 60% |
| максимальная величина твердых частиц, мм | не более 20 |
| Технические характеристики: | |
|---|---|
| Габариты насоса (ДхШхВ), мм | 1230х1290х1050 |
| Диаметр входного патрубка, мм | 400 (16") |
| Диаметр выходного патрубка, мм | 350 (14") |
| Диаметр импеллера, мм | 585 (23") |
| Максимальная частота вращения, об/мин | 1500 |
| Присоединительные фланцы | ASME/ANSI B16,5 Class 150 |
| Масса, кг, ±3% | 1000 |
| Напор максимальный, м | 90 |
| Подача максимальная, м3/ч (л/с) | 3000 (833) |
| Материал деталей: | |
| Импеллер | 20Х13Л |
| Остальные детали (отливки) | 40ХЛ |
| Остальные детали (кроме отливок) | 40Х |
Центробежный насос НЦ-350Р1 производства RIFLON это небольшое и компактное устройство для подпитки под высоким давлением поршневых трехцилиндровых насосов, обслуживающих скважины. Насос специально разработан для перекачки абразивных смесей (шламовых растворов) и цементных растворов. В производстве насосов используется современное оборудование с ЧПУ. Наши центробежные насосы могут использоваться в различных областях промышленности.
Рабочие характеристики насосов центробежных серии НЦ
Виды исполнения насоса
| Обозначение | Присоединение | Вращение |
|---|---|---|
| НЦ-350Р1 | Под муфту | Правое |
| НЦ-350Р1-01 | Под муфту | Левое |
Дополнительные параметры
| Обозначение | Вариант исполнения |
|---|---|
| Тип уплотнения вала | Сальниковое уплотнение |
| Торцевое уплотнение |
Насос центробежный серии НЦ-350Р1 (16"x14"x23"). Размеры.
Рисунок 1.
