Насос центробежный многоступенчатый серии НЦ.3-Р1.RIFLON
Предназначен для: перекачивание воды и других механически и химически неагрессивных жидкостей; систем пожаротушения; подача воды из водоема на дождевальные машины, сплинлера, пушки и т.д.
Разработаны для использования в сельском хозяйстве
МНОГОСТУПЕНЧАТЫЕ НАСОСЫ
типоразмеры:
Насос центробежный многоступенчатый серии НЦ.3-Р1.RIFLON
Насос центробежный многоступенчатый серии НЦ.3-Р1.RIFLON предназначен для:
- перекачивание воды и других механически и химически неагрессивных жидкостей;
- систем пожаротушения;
- подача воды из водоема на дождевальные машины, сплинлера, пушки и т.д.

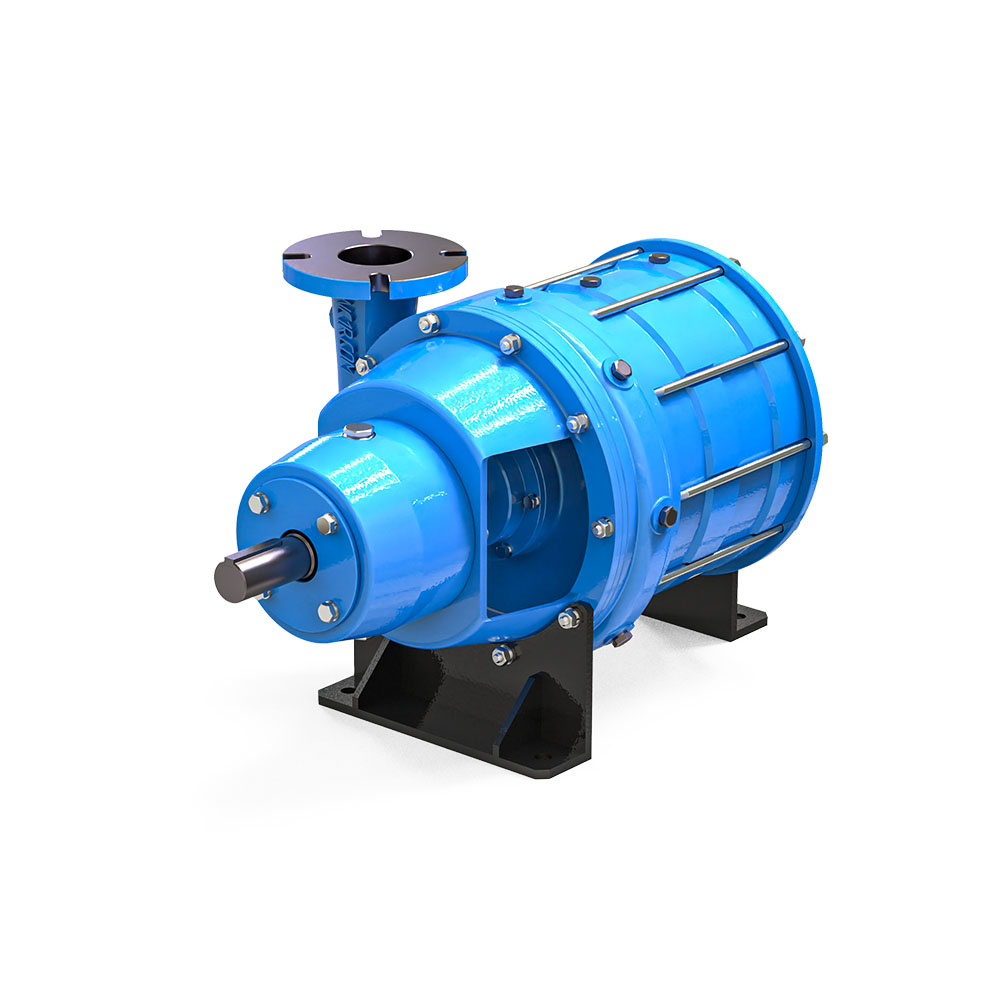

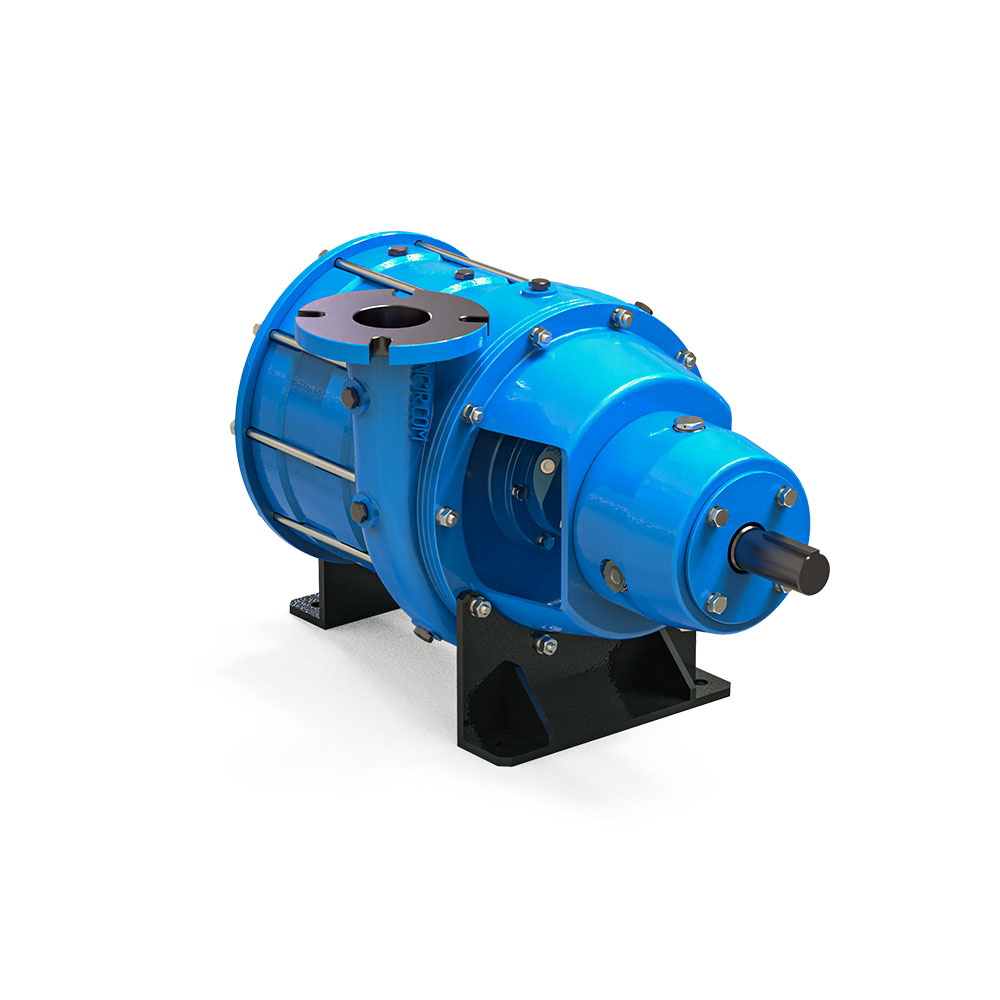

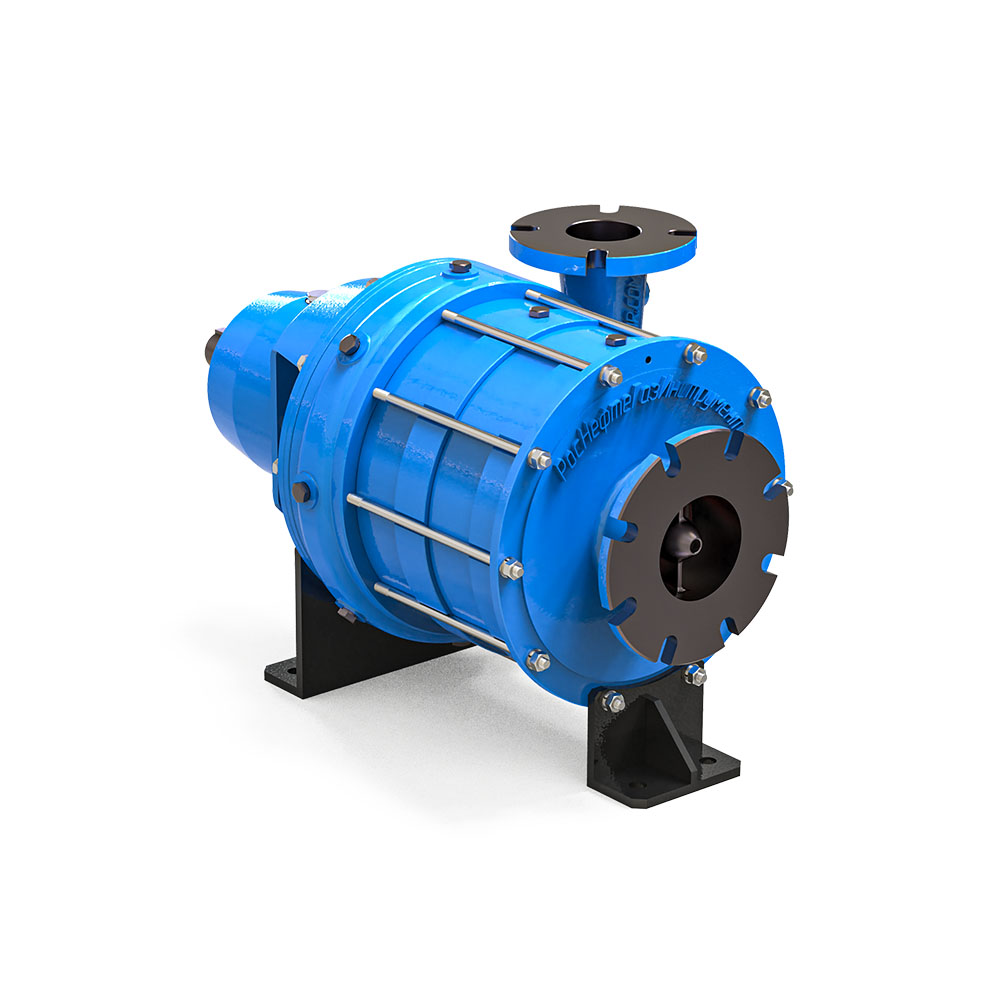

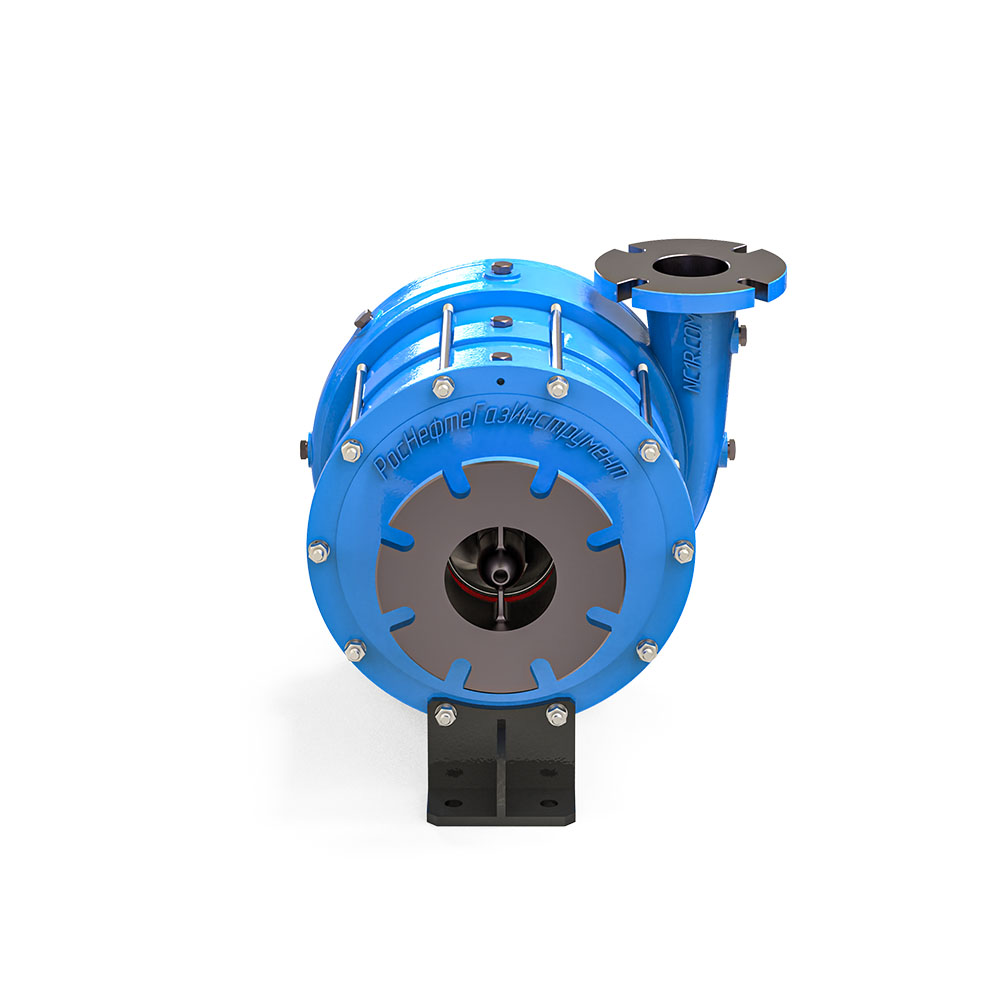

Насос центробежный многоступенчатый серии НЦ.3-76Р1.RIFLON (4"х3"х12")
| Характеристики перекачиваемой среды: | |
|---|---|
| Перекачиваемая среда | Чистая вода |
| плотность гидросмеси, кг/м3 | до 1100 |
| температура, °С | от +5 до +55 |
| Технические характеристики: | |
|---|---|
| Габариты насоса (ДхШхВ), мм | 765х485х445 |
| Диаметр входного патрубка, мм | 100 (4") |
| Диаметр выходного патрубка, мм | 80 (3") |
| Диаметр импеллера, мм | 310 (12") |
| Максимальная частота вращения, об/мин | 2100 |
| Присоединительные фланцы | ASME/ANSI B16,5 Class 150 |
| Масса, кг, ±3% | 150 |
| Напор максимальный, м | 165 |
| Подача максимальная, м3/ч (л/с) | 170 (47,2) |
| Материал деталей: | |
| Рабочее колесо | 20Х13Л |
| Износные кольца | Бронза |
| Остальные детали | 40Х, 40ХЛ |
Центробежный многоступенчатый насос НЦ.3-76Р1.RIFLON производства RIFLON - это небольшое и компактное устройство для перекачивания относительно небольшого объема воды под высоким давлением. Насос специально разработан для использования в сельском хозяйстве. В производстве насосов используется современное оборудование с ЧПУ. Наши центробежные насосы могут использоваться в различных областях промышленности.
Рабочие характеристики насосов центробежных серии НЦ.3
Виды исполнения насоса
| Типоразмер | Присоединение | Вращение |
|---|---|---|
| НЦ.3-76Р1.RIFLON | Под муфту | Правое |
| НЦ.3-76ЛР1.RIFLON | Под муфту | Левое |
Дополнительные параметры
| Обозначение | Вариант исполнения |
|---|---|
| Тип уплотнения вала | Сальниковое уплотнение |
| Одинарное торцевое уплотнение (в стандарте стоит сальниковая набивка) | |
| Двойное торцевое уплотнение (в стандарте стоит сальниковая набивка) | |
| Ответные фланцы с комплектом крепежа и прокладок | |

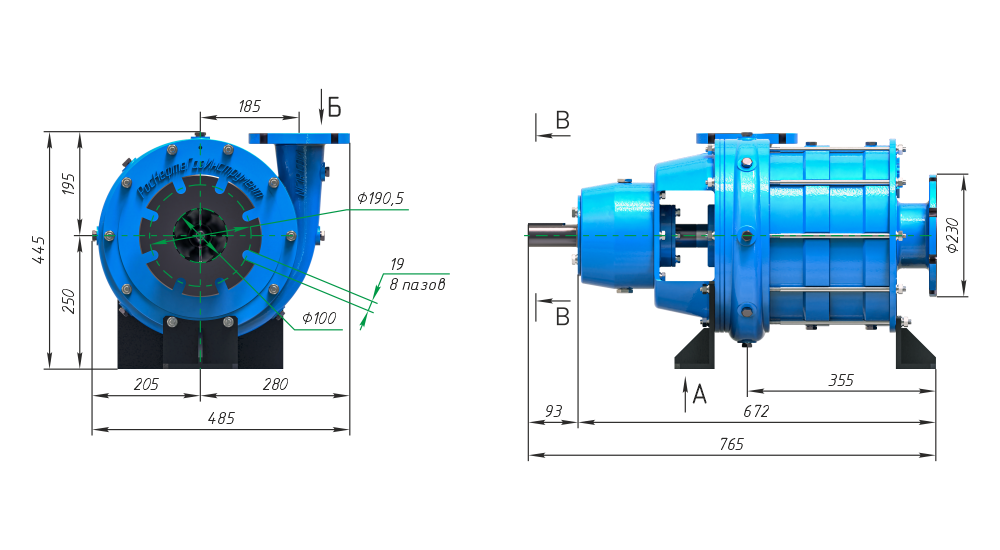

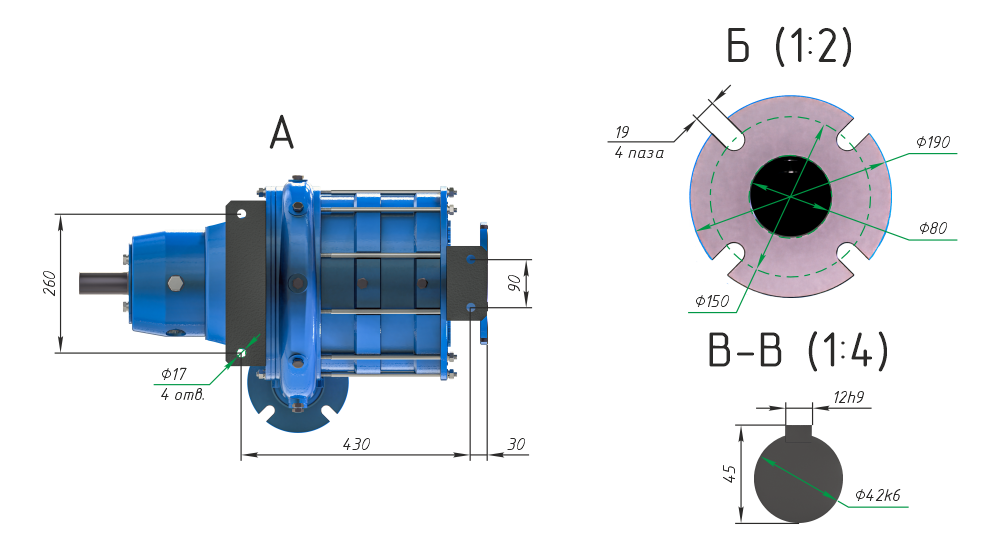

Насос центробежный многоступенчатый серии НЦ.3-76Р1.RIFLON (4"x3"x12"). Размеры.
Рисунок 1.
Рисунок 2.
Насос центробежный многоступенчатый серии НЦ-127Р1.RIFLON (6"х5"х14")
| Характеристики перекачиваемой среды: | |
|---|---|
| Перекачиваемая среда | Чистая вода |
| плотность гидросмеси, кг/м3 | до 1100 |
| температура, °С | от +5 до +55 |
| Технические характеристики: | |
|---|---|
| Габариты насоса (ДхШхВ), мм | 890х610х540 |
| Диаметр входного патрубка, мм | 150 (6") |
| Диаметр выходного патрубка, мм | 125 (5") |
| Диаметр импеллера, мм | 360 (14") |
| Максимальная частота вращения, об/мин | 2100 |
| Присоединительные фланцы | ASME/ANSI B16,5 Class 150 |
| Масса, кг, ±3% | 225 |
| Напор максимальный, м | 190 |
| Подача максимальная, м3/ч (л/с) | 330 (91,6) |
| Материал деталей: | |
| Рабочее колесо | 20Х13Л |
| Износные кольца | Бронза |
| Остальные детали | 40Х, 40ХЛ |
Центробежный многоступенчатый насос НЦ.3-127Р1.RIFLON производства RIFLON это небольшое и компактное устройство для перекачивания относительно небольшого объема воды под высоким давлением. Насос специально разработан для использования в сельском хозяйстве. В производстве насосов используется современное оборудование с ЧПУ. Наши центробежные насосы могут использоваться в различных областях промышленности.
Рабочие характеристики насосов центробежных серии НЦ.3
Виды исполнения насоса
| Типоразмер | Присоединение | Вращение |
|---|---|---|
| НЦ.3-127Р1.RIFLON | Под муфту | Правое |
| НЦ.3-127ЛР1.RIFLON | Под муфту | Левое |
Дополнительные параметры
| Обозначение | Вариант исполнения |
|---|---|
| Тип уплотнения вала | Сальниковое уплотнение |
| Одинарное торцевое уплотнение (в стандарте стоит сальниковая набивка) | |
| Двойное торцевое уплотнение (в стандарте стоит сальниковая набивка) | |
| Ответные фланцы с комплектом крепежа и прокладок | |

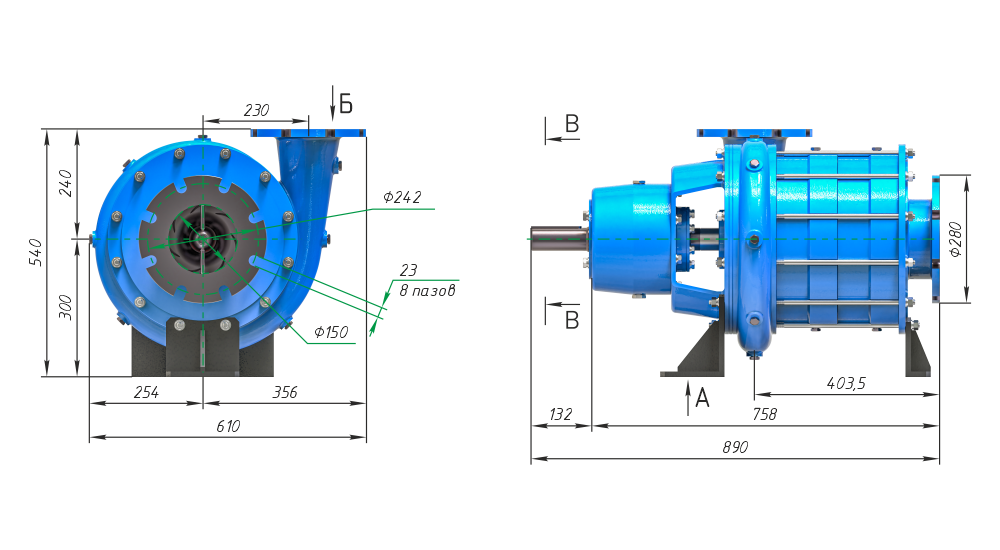

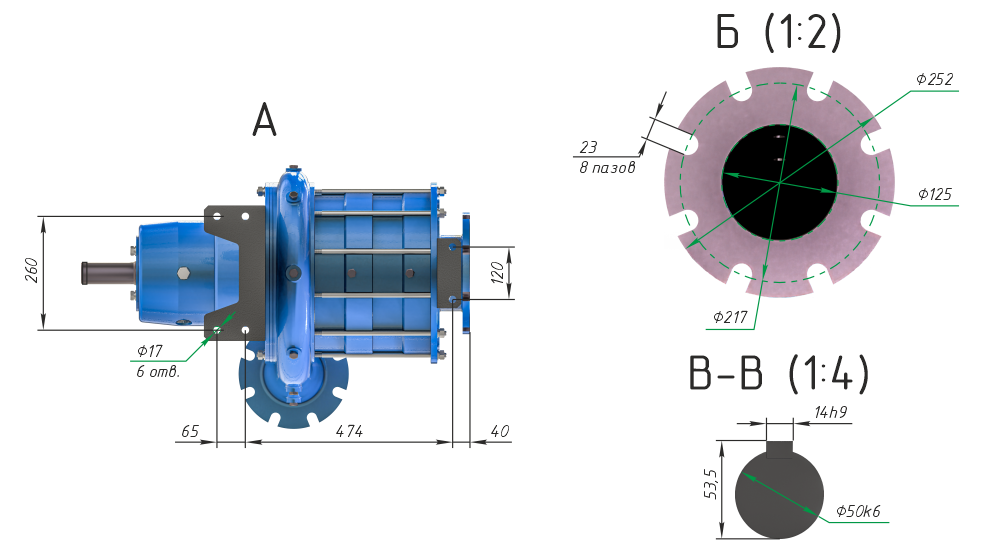

Насос центробежный многоступенчатый серии НЦ.3-127Р1.RIFLON (6"x5"x14"). Размеры.
Рисунок 1.
Рисунок 2.
